μscan CLM-FC (Fuel Cells)

Produktionsnahe und zerstörungsfreie Oberflächenanalyse für Brennstoffzellen

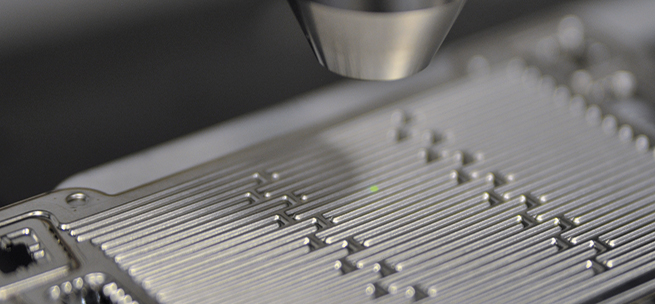

Anhand schneller vollflächiger 3D-Scans kann die Oberflächenqualität von Werkzeugen und Bipolarplatten (Graphit oder Metall) fertigungsnah und hochgenau kontrolliert werden.

Die neue Messgerätegeneration der µscan CLM-FC-Serie kommt ebenfalls zum Einsatz, um kleinste Risse und Fehler in Dichtmaterialien und Beschichtungen zu entdecken und die Gasdiffusionsschicht (GDL) auf Porosität und Fehlstellen zu prüfen.

Hohe Detailgenauigkeit bei maximalem Messfeld

Das innovative Verfahren der konfokalen Mehrkanalsensorik ermöglicht eine dynamische Scanlänge. Der Vorteil im Vergleich zu herkömmlichen Messverfahren (z. B. Laserscanning-Mikroskopie): deutlich größere Messfelder. Der Stellweg der Vorschubachse bestimmt dynamisch die Scanlänge. Kombiniert mit flexibel konfigurierbaren Achssystemen mit bis zu 0,5 m Stellweg, wird dank dieses Verfahrens das Vermessen auch großer Bipolarplatten und schwerer Werkzeuge möglich.

Hochauflösende Messungen zur Qualitätssteigerung und -sicherung

Bei der Eingangskontrolle lassen sich defekte und ungeeignete Bauteile zuverlässig aussortieren und dadurch mögliche Folgefehler und Ausschuss vermeiden.

- Ebenheits- und Welligkeitsmessung

- Rauheitsmessung

- Körnerverteilung

- Porosität

- Schichtdicken

- Defekte

- Korngefüge

- Fasertextur und Faserdurchmesser

Bei der Eingangskontrolle lassen sich defekte und ungeeignete Bauteile zuverlässig aussortieren und dadurch mögliche Folgefehler und Ausschuss vermeiden. Bei Bedarf kann das vollflächig scannende Profilometer mit einem hochauflösenden 3D-Mikroskop kombiniert werden. Dieses konfokal-optische Messystem erlaubt die detaillierte Auswertung der 3D-Rauheit nach internationalen Normen.

Anwendungsbeispiele

Effiziente Durchführung von Messungen

Die intuitive Mess- und Ansteuerungssoftware µsoft metrology FC garantiert die effiziente Durchführung von Messungen. Mit der µsoft metrology können alle Sensoren und eine Übersichtskamera bequem aus einer Bedienoberfläche angesteuert werden. Beim Umschalten zwischen den Sensoren oder der Übersichtskamera fährt der Messkopf automatisch zur definierten Messposition. Aussagekräftige 3D-Darstellungen der Messergebnisse mit Intensitätsoverlay sind nach wenigen Sekunden verfügbar.

Produkte: µsoft metrology FC

Analyse

Die Oberflächenanalyse-Software µsoft analysis FC bietet ein umfassendes Funktionspaket zur Darstellung und Analyse von Struktur, Rauheit, Welligkeit, Stufenhöhen, Kontur und sonstigen Oberflächenmerkmalen.

In der intuitiven mehrsprachigen Benutzeroberfläche lassen sich komplexe Analyseberichte per Knopfdruck erstellen. Vielfältige Darstellungsmöglichkeiten wie Profilansicht, 3D-Rekonstruktion oder Reflexionsbild erzeugen aussagekräftige Messprotokolle. Individuelle Auswerterezepte sind vom Anwender einfach erstellbar und implementierbar.

Die Software enthält Filterfunktionen und stets die aktuellsten Normparameter nach ISO 25178, ISO 4287, ISO 13565 oder EN 15178. NanoFocus erstellt bei Bedarf auch individuelle Plug-ins für die Weiterverarbeitung der Messdaten.

Produkte: µsoft analysis FC

PDF Download

Download

Auf einen Blick

Automatisierte Form- und Lageanalyse durch
Ergebnisdarstellung innerhalb weniger Sekunden
Zuverlässige Messung der schwach reflektierenden dunklen Graphitoberflächen
Messung ohne Zerstörung des Bauteils
Kontrolle der Biegeradien in den Kanalzonen
Erkennung von Werkzeugverschleiß und Fehlern
Bestimmung der Positionsgenauigkeit der Kanäle und Verbindungspunkte
Verschiedene Niederhalter für verschüsselte Bipolarplatten (mechanisch oder Vakuum)
