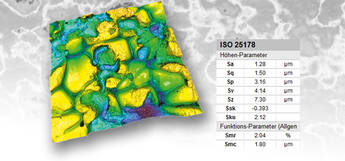

ISO 25178

Aussagekräftige 3D-Oberflächenanalyse nach internationalem Standard

Befinden sich gerichtete oder ungleichmäßig verteilte Strukturen auf einer Oberfläche, so kann ein 2D-Schnitt diese Oberflächen nicht zuverlässig charakterisieren. Durch eine flächige Erfassung der Oberflächenbereiche erhält das Messergebnis eine wesentlich höhere Aussagekraft. Daher wurde die Topografieauswertung um Kenngrößen erweitert, die eine funktions- und strukturorientierte Auswertung und damit eine echte 3D-Oberflächenauswertung ermöglichen. Dies ist die Basis der Normenreihe EN ISO 25178, die sich mit der flächenhaften Rauheitsmessung befasst.

Die ISO 25178 ist die erste internationale Norm, die Messung und Spezifikation von 3D-Oberflächentexturen berücksichtigt, indem sie 3D-Texturparameter sowie die Operatoren zu deren Bestimmung definiert. So erlaubt die Norm eine Vielzahl neuer Auswertungen, um Funktionen der Oberfläche besser zu beschreiben, was mit 2D-Parametern nicht ausreichend möglich war.

3D-Parameter in NanoFocus-Software enthalten

Als erste internationale Norm zur Charakterisierung der räumlichen 3D-Oberflächenstrukturen definiert die ISO 25178 die folgenden, bereits in der NanoFocus-Auswertesoftware µsoft analysis enthaltenen 3D-Parameter:

• Höhe (Sa, Sq, Ssk, Sku, Sz …)
• Funktionaler Tragflächenanteil (Smr, Sdc …)
• Funktionales Volumen (Vmp, Vmc, Vvv …)
• Hybrid und Raum (Sal, Std, Sdr …)
• Funktion (Spd, S10z, Sda)

Berührungslose Messverfahren in ISO 25178 erstmals berücksichtigt

Die ISO 25178 beschreibt ebenfalls die anwendbare Messtechnik, Kalibriermethoden und physikalische Kalibrierstandards sowie die benötigte Kalibriersoftware. Grundlegend neu ist auch die Abdeckung der berührungslosen Messverfahren wie der Konfokaltechnik von NanoFocus. Sie sind zwar bereits weit in der Industrie verbreitet und oftmals taktilen Verfahren überlegen. Vor der ISO 25178 fehlte hier jedoch eine Norm, um Qualitätsaudits nach EN ISO 9001 durchzuführen. Alle NanoFocus-Messsysteme der Produktlinien µsurf, µscan und µsprint entsprechen der ISO 25178-6.

Auf einen Blick

• Höhenparameter
• Funktionaler Tragflächenanteil
• Funktionales Volumen
• Hybrid- und Raumparameter
• Funktionsparameter

Normkonformität

Erfahren Sie mehr zur Normkonformität unserer Softwareprodukte.
